可搬式作業台
強度試験で実証された鋼の耐久力
仮設工業会認定の可搬式作業台「のびウマ」は、伸縮脚を除く全ての脚部に鋼管を使用。アルミ製に比べ強度と粘りに優れています。伸縮調整のロック機構には、安全を自分で確認できる貫通式のロックピンを採用。さらにロックレバーが誤作動しないようにプロテクターを設置しています。また、安全・効率のアップを目的とした日本仮設オリジナルのオプション品を取り揃えております。多彩なオプション品でどのような現場状況でも安全に作業が行なえ、作業者の墜落事故を未然に防ぎます。
特 長
POINT1
全体を支える4つの足に、上からくる負荷に対して貫通式のロックピンを採用(90mmピッチの4段階)。更に、ロックレバーが誤作動しないようにプロテクターを設置しました。
POINT2
取り付けプレートの段差は、実は脚部が上からの力で押し開かれることを防ぐという、大切な補強の役割をしています。
POINT3
「のびウマ550」「のびウマ560」は作業床を余裕の500mmとし、作業効率と安全性を高めました。
POINT4
ワンタッチで手掛り棒をセット。しっかりロックされていて安全です。収納時も脚に沿って収納されるので邪魔になりません。
※のびウマ550,560対応
※のびウマ550,560対応
POINT5
鋼製の素材特性を活かし、バーリング加工という踏桟上部に盛り上がるようなホールを作ることによって、滑り止めの効果は更に高まります。
規 格
オプション
側面手すり [型式UG-10T のびウマ10用]
【重量：8.5㎏】
手摺の設置は手掛 天板の穴に差し込み、ピンで固定します。
特殊工具は必要ありません。
手摺の設置は手掛 天板の穴に差し込み、ピンで固定します。
特殊工具は必要ありません。
側面手すり [型式UG-57Tのびウマ 550、560用]
【重量：7.0㎏】
手摺の設置は手掛り棒に差し込むだけ。更に、左右の長さを変える事でより差し込みやすくなっています。抜け止めには押しボルトを使用します。
手摺の設置は手掛り棒に差し込むだけ。更に、左右の長さを変える事でより差し込みやすくなっています。抜け止めには押しボルトを使用します。
妻面手すり [型式UG-TT のびウマ550、560用]
・手摺の設置は側面手摺で固定します
・開閉部分は手掛り棒に差し込むだけロック可
・開閉部分は手掛り棒に差し込むだけロック可

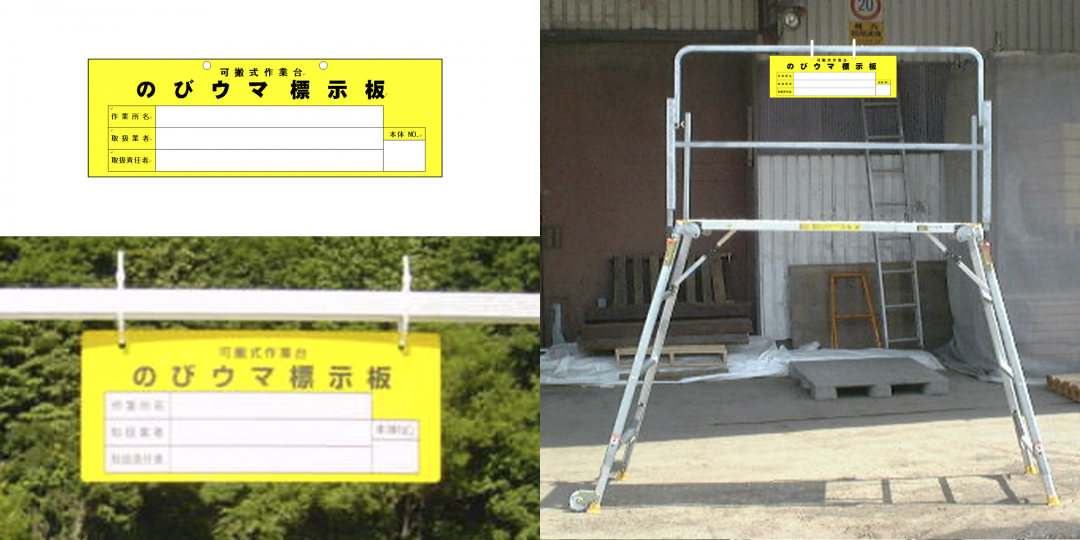

安全標識板
のびウマ1台に標示板が1枚付きます。取扱業者や責任者を明記し、しっかり管理できます。
転倒防止金具 [型式UG-H]
単管を使用して簡単に転倒防止控えが取り付けられます。
使用上の注意
※ご使用前に以下の事項を点検し、異常の無いことを確認してください。
・各部材の変形磨耗の有無。
・脚部の異常、ロックピン、レバーの機能確認。
・手掛り棒、ブレスの変形、ガタ等の異常の有無。
※作業床の定員は1名までとなっています。複数名での作業はしないで下さい。
※手摺には体重などを過大にかけないでください。
※妻手摺は、550型、560型専用ですので10型には取り付けられません。
※妻手摺閉鎖時は、手掛り棒へ確実にロックしてください。
・各部材の変形磨耗の有無。
・脚部の異常、ロックピン、レバーの機能確認。
・手掛り棒、ブレスの変形、ガタ等の異常の有無。
※作業床の定員は1名までとなっています。複数名での作業はしないで下さい。
※手摺には体重などを過大にかけないでください。
※妻手摺は、550型、560型専用ですので10型には取り付けられません。
※妻手摺閉鎖時は、手掛り棒へ確実にロックしてください。
