独立柱専用型枠
ノンセパで転用容易な柱専用型枠

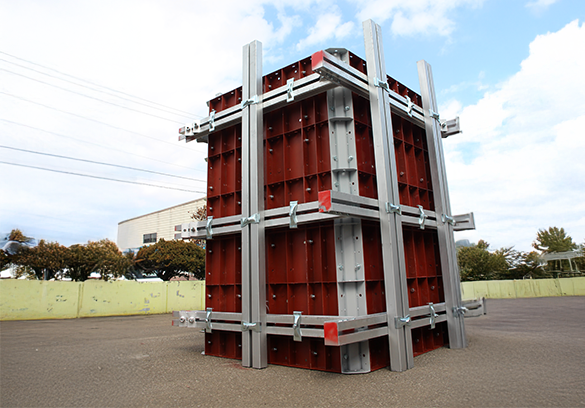

日本仮設が開発したNCY-FormはL型一体枠で簡単に設置・解体できるため、養生期間を終えたらすぐに次の柱へ転用できます。
サイズの調整も可能で
□0.9m~□1.3m
□1.5m~□1.8m
の間で転用が可能。コストダウンにもつなげられます。
横材はボルトで締めるだけで90°に固定でき、施工時間も短く済みます。
サイズの調整も可能で
□0.9m~□1.3m
□1.5m~□1.8m
の間で転用が可能。コストダウンにもつなげられます。
横材はボルトで締めるだけで90°に固定でき、施工時間も短く済みます。
特 徴

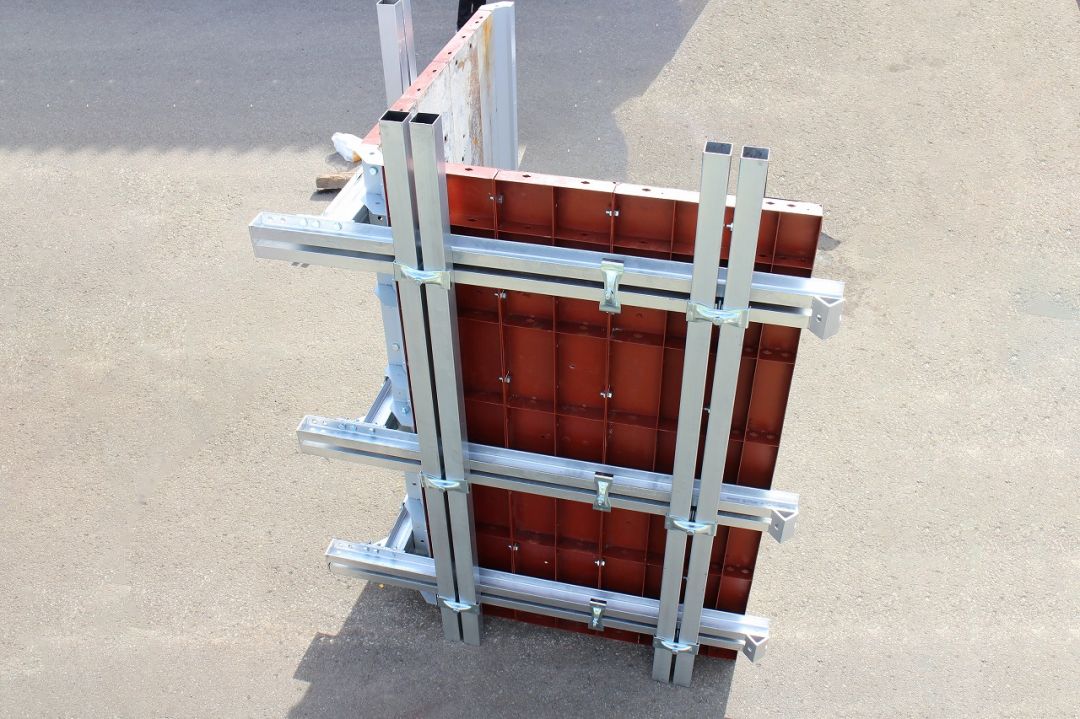

L型一体枠で簡単施工
設置・解体をL字に行える為、養生期間を終えたらすぐに次の柱へ転用が可能。組立・解体作業を極限まで省力化したシステム型枠です。作業工程の短縮、省人化が図れます。
ノンセパ工法
ノンセパ型枠でNCYボルト（コーナーボルト）を締めこむだけ。鉄筋を逃げてセパを取るといった面倒な作業がありません。

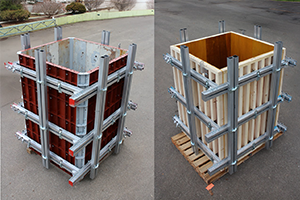

木製・鋼製型枠に対応
木製型枠（桟木付合板）、鋼製型枠（メタルフォーム）両方で対応可能。転用回数とお客様の要望に応じて選択可能です。

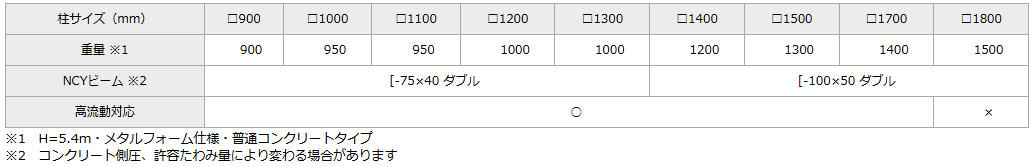

仕 様

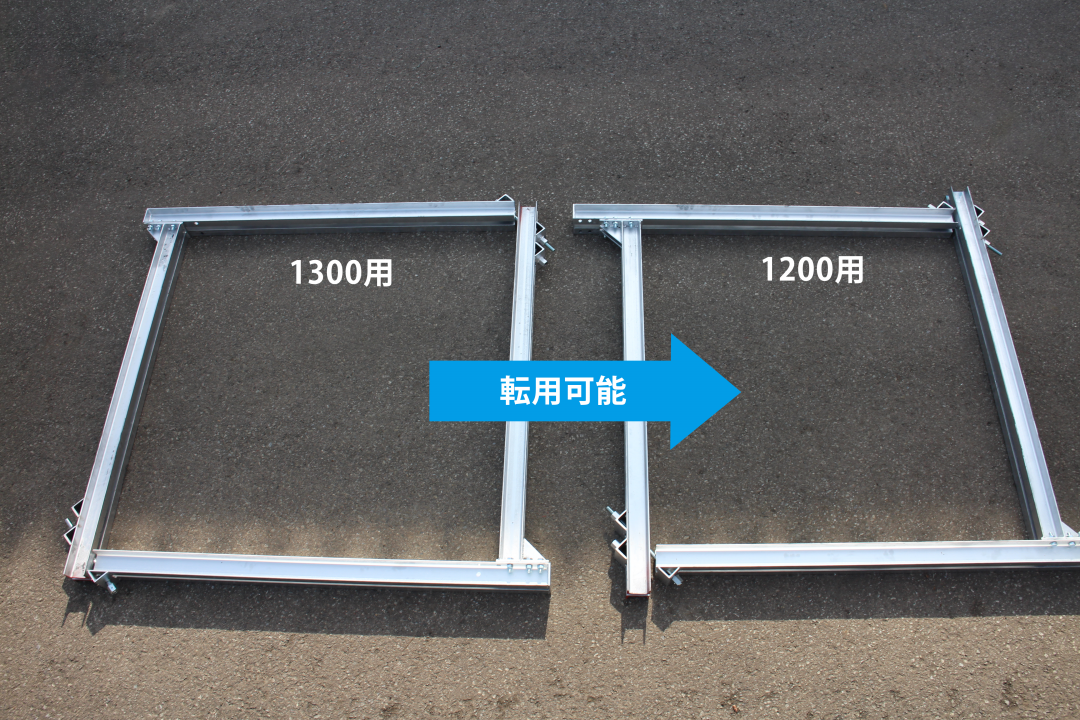

柱サイズが変わっても転用可能
□0.9m～□1.3m、□1.5m～□1.8m間の転用が可能。転用回数の少ない柱サイズでも他の柱サイズに転用する事でコストダウンにつなげられます。

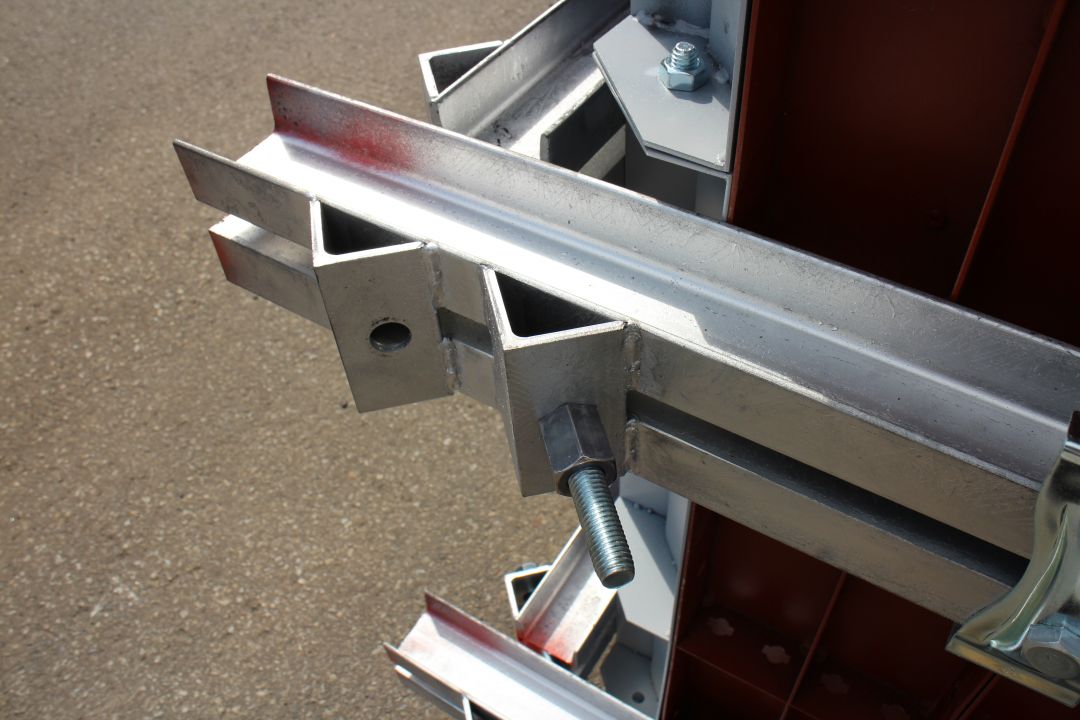

簡単な角締めコーナー
L型一体のNCYビーム同士を45°のNCYボルト（角締めコーナーボルト）で締めこむだけ。ナットがNCYビームに固定されている為、角度が45°になることで矩手が確保できます。

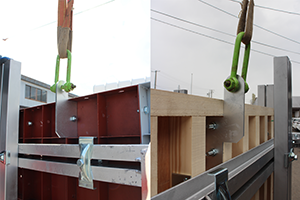

取付簡単な吊ピース
L型で3点吊の専用吊ピース。
取付け・取外しも簡単で転用もできます。
取付け・取外しも簡単で転用もできます。
オプション

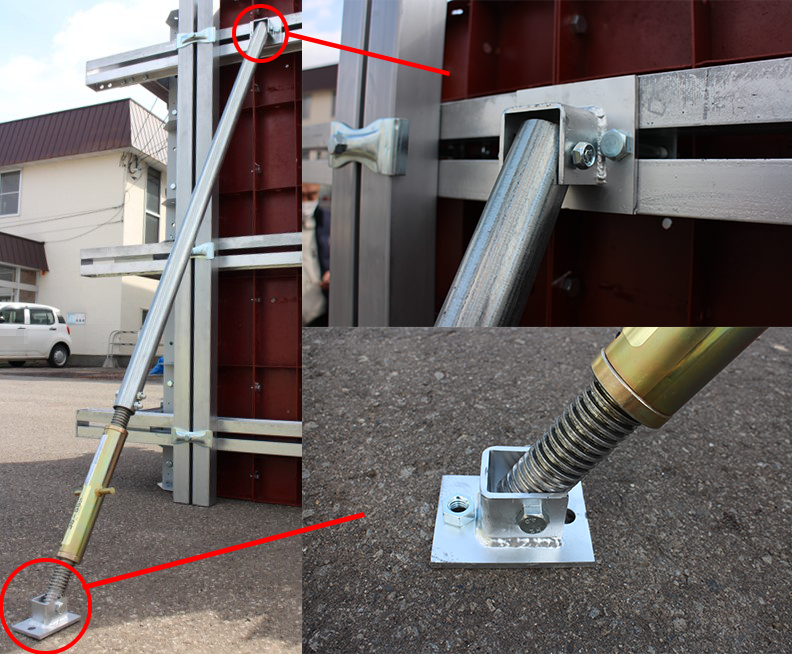

建て起こしサポート
柱型枠専用の建て起こしサポートをご用意しています。押し引きに有効なサポートで直角2方向の建て起こしサポートで柱の立ちとねじれを調整します。

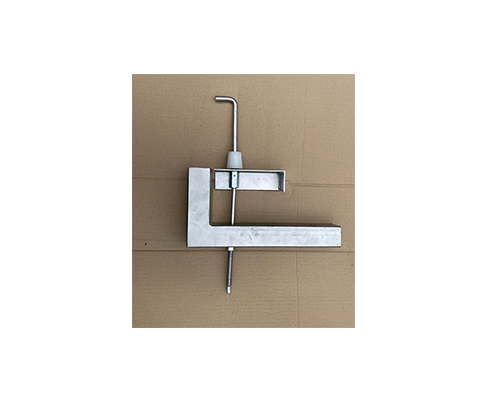

型枠受金物
2リフト目以降に型枠を受ける下部金物です。
レベル調整と締め込み機能を有しています。
レベル調整と締め込み機能を有しています。

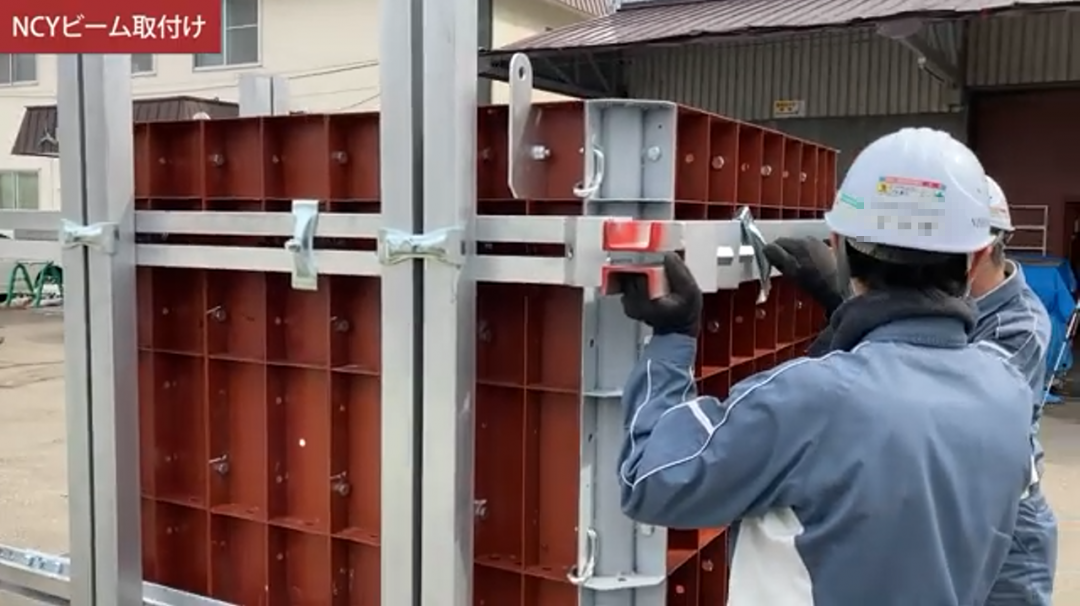

組立動画
