スラブ開口部スライド補強筋BOX
工程の大幅削減と産業廃棄物の削減に！配力筋がスライドするスラブ開口部の補強筋
セルボンは配力筋がスライドするスラブ開口部の補強筋です。
在来工法で必要となる大工工事（型枠作成と設置、撤去）、鉄筋工事（開口部周辺の補強）、鍛治工事（開口部内の補強）が不要となり、工程日数の大幅な削減ができます。
在来工法で必要となる大工工事（型枠作成と設置、撤去）、鉄筋工事（開口部周辺の補強）、鍛治工事（開口部内の補強）が不要となり、工程日数の大幅な削減ができます。
特 長
【開口内部補強不要】
セルボン筋、セルボン主筋、スライド筋により、確実な補強が可能。
(財)日本建築総合試験所の性能証明 済
【工程日数の大幅削減】
大工工事（型枠作成と設置、撤去）、鉄筋工事（開口部周辺の補強）、鍛治工事（開口部内の補強）が不要。
セルボン筋、セルボン主筋、スライド筋により、確実な補強が可能。
(財)日本建築総合試験所の性能証明 済
【工程日数の大幅削減】
大工工事（型枠作成と設置、撤去）、鉄筋工事（開口部周辺の補強）、鍛治工事（開口部内の補強）が不要。
【産業廃棄物を出さない】
鉄筋メッシュ型枠を兼備。捨て型枠となるため産業廃棄物が皆無。
【トータルコストの削減 】
ユニット化により単一職種で施工が可能。工程日数の大幅削減によりコストを削減します。
鉄筋メッシュ型枠を兼備。捨て型枠となるため産業廃棄物が皆無。
【トータルコストの削減 】
ユニット化により単一職種で施工が可能。工程日数の大幅削減によりコストを削減します。
施工要領
1. 開口部の位置を決める
2. セルボンを設置する
3. スラブ配筋をする
4. セルボンをスラブ筋に結束し固定する
5. 必要に応じて追加支保工を設置する
【施工上の注意】
・追加支保工の要・不要を確認する
・セルボン筋端部の乱れに注意する
・開口塞ぎの時スライド筋を均等に配筋し結束する
・開口内部の清掃及び水湿しを行い開口塞ぎのコンクリートを
打設する
2. セルボンを設置する
3. スラブ配筋をする
4. セルボンをスラブ筋に結束し固定する
5. 必要に応じて追加支保工を設置する
【施工上の注意】
・追加支保工の要・不要を確認する
・セルボン筋端部の乱れに注意する
・開口塞ぎの時スライド筋を均等に配筋し結束する
・開口内部の清掃及び水湿しを行い開口塞ぎのコンクリートを
打設する
デッキ型枠と在来型枠の設置図
在来型枠設置時
デッキ型枠設置時
施工比較
施工例
ボイドスラブ
ハーフPC
セルボン専用養生蓋
オプション

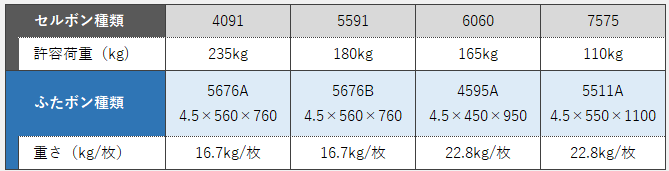

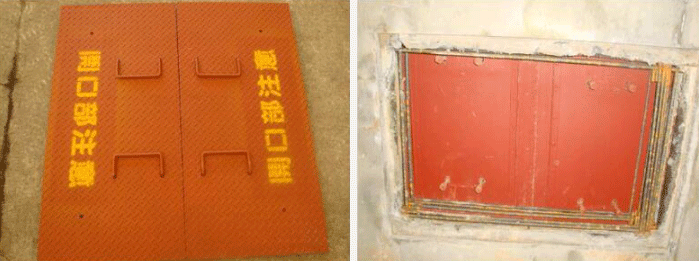

●ふたボン
セルボンのダメ穴を防いで、墜落・転倒を防止！
・開口養生にはふたボン2枚が必要となります
・滑り止め用ボルトとして、
別途六角ボルト1/2×32をご用意しています
・滑り止め用ボルトとして、
別途六角ボルト1/2×32をご用意しています

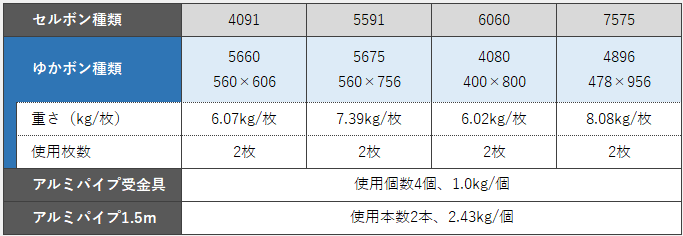

●ゆかボン

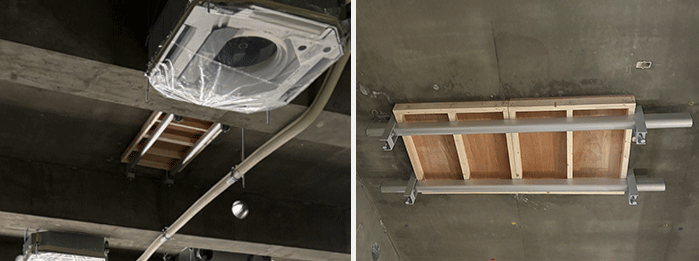

セルボン用の底型枠、サポートなしで広々空間！
・下部フロアの作業スペースを確保
（ローリングタワーの配置や天井作業にも対応）
・廊下等の狭い場所でも、パイプサポート不要で通路を確保
・使用材料が軽く、地下ピットからの搬出が容易
（ローリングタワーの配置や天井作業にも対応）
・廊下等の狭い場所でも、パイプサポート不要で通路を確保
・使用材料が軽く、地下ピットからの搬出が容易
※2枚で1組の商品となります
受金物を取り付ける際のインパクトまたはラジェットは17インチをご使用ください。
受金物を取り付ける際のインパクトまたはラジェットは17インチをご使用ください。
▶ゆかボン施工方法

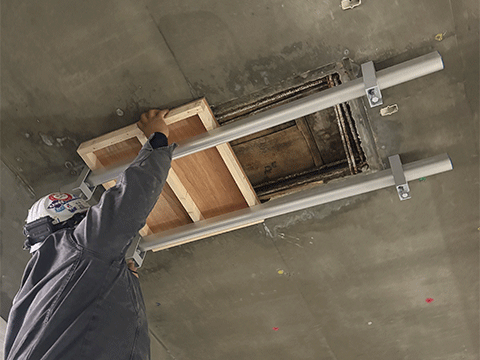

アルミパイプ受金物を天井インサートに固定。受金物にアルミパイプを差込む。

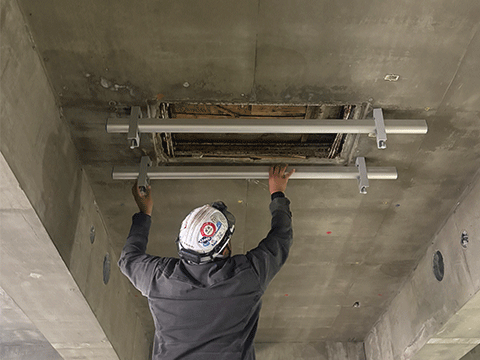

アルミパイプとスラブの隙間に型枠を差し込み、受金物にアルミパイプを差し込む。

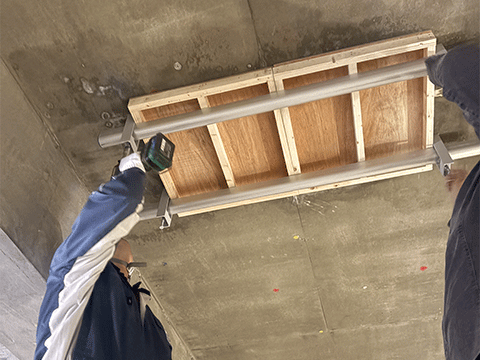

アルミパイプ受金物のネジ部をインパクトで差込み、アルミパイプと型枠をスラブに押し込む → [ 完成 ]

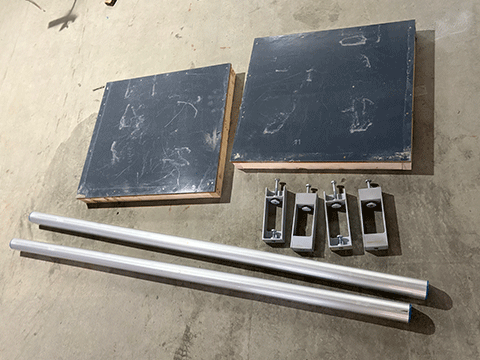

●部材
型枠（2枚）
アルミパイプ（2本）
アルミパイプ受金物（4個）
アルミパイプ（2本）
アルミパイプ受金物（4個）
カタログ
