3次元マルチビームスキャニングシステム

水中音響3Dスキャニングソナー

  • 販売

水中の構造物や地形の3次元計測が行える画期的な測量機器

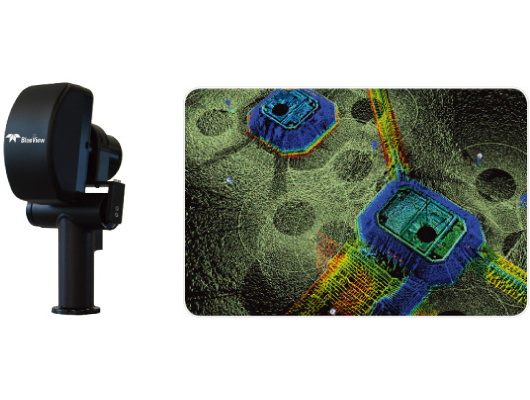

Teledyne BlueView社製3DスキャニングソナーはソナーヘッドをROVや三脚などに固定し、6分程で45°×360°範囲の3次元ポイントクラウド(点群)を取得することができます。

高解像度3次元データは、ソフトウェアを利用して多方向から検証することができるため、防災管理において重要なダムや防波堤の亀裂、構造物の破損など細かな変化を発見することができます。

特徴・活用例

●特 徴
 ・i-Construction対応
 ・簡単操作
 ・3次元高解像度イメージ
 ・陸上レーザースキャナーの3次元データと統合可能
 ・可搬型コンパクトソナー
 ・透明度(視界)0でも計測可能
 ・高分解能ソナー(1.35MHz)
 ・パン・チルト装置
 ・イーサネット/RS485通信
 ・Windowsベース制御ソフトウェア
 ・Leica社製3Dソフトウェア対応

●活用例
 ・水中測量
 ・構造物の状態調査

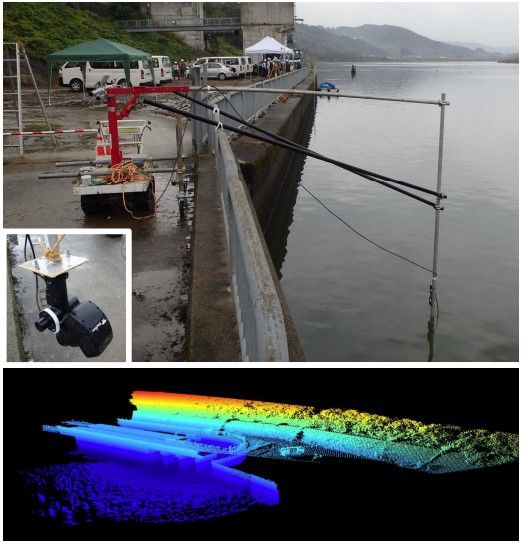

 ・ダム、防波堤などの亀裂調査

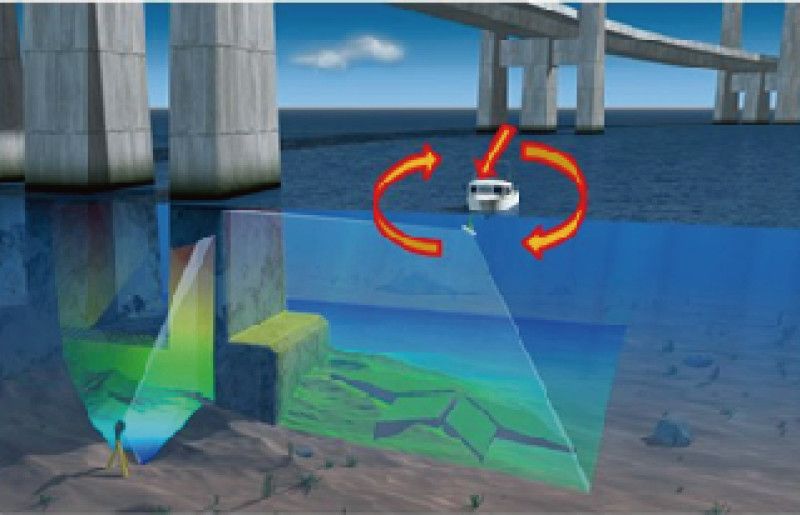

 ・橋梁土台の洗堀調査
 ・船体(船底) 検査
 ・水中物体探査

ソフトウェア

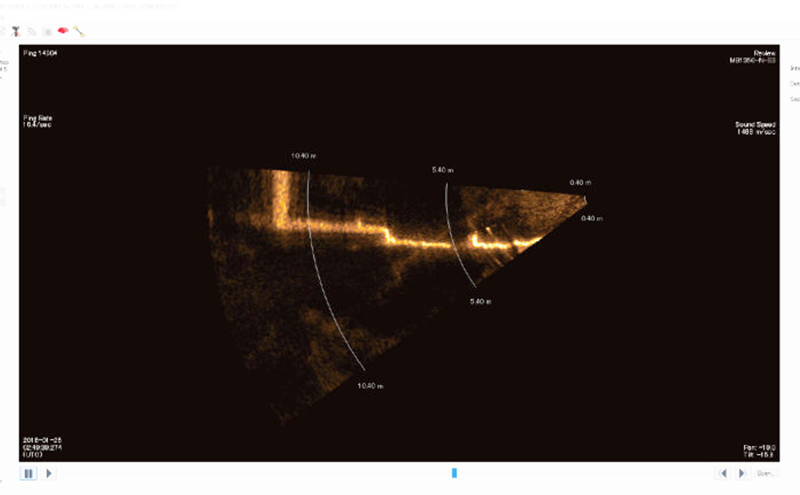

データ取得・リプロセス「ProScan」

ソナーとパン・チルト装置の制御・設定を行うためのソフトウェアです。簡単な設定、操作でスキャン実行から点群データ(.xyz)への変換まで、一連の作業を自動的に行います。

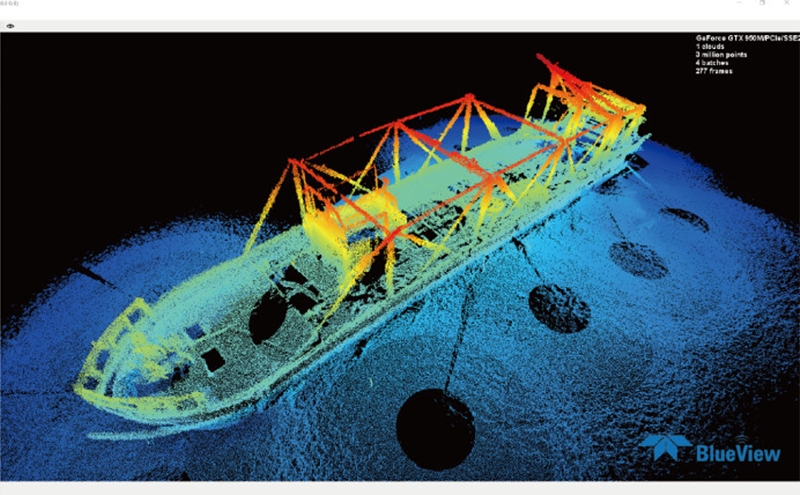

データ表示・点間測距「BlueViewer」

点群データ(.xyz)を表示するための表示ソフトウェアです。回転、ズーム、点間測距、色調変更、高解像度イメージ作成など様々な機能を持っています。

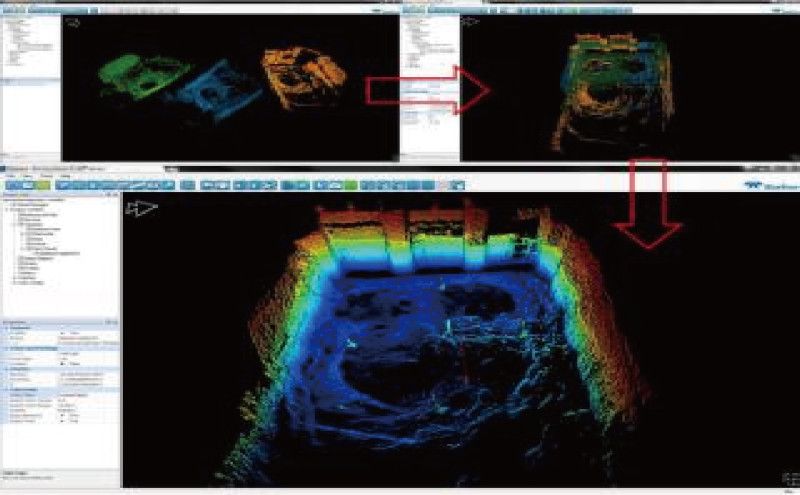

ノイズ除去・データ合成「QuickStitch」

ノイズデータの除去や傾き補正、複数データの合成など様々な点群データ処理をサポートします。補正・合成はマウス操作で簡単に行うことができます。

モーションスキャン機能

自身の動きを補正し、移動計測も可能に

BV5000システムとINS(慣性航法装置)を連動させることにより、自身の動きを補正し動的な状態でも計測が可能になります。マルチビームのような移動観測やアンカリングしただけの状態でスキャン計測が可能となるため、斜度のある地形での計測や、台船に固定して浚渫状況のリアルタイムモニタリングなど、さらに幅広く運用することができます。

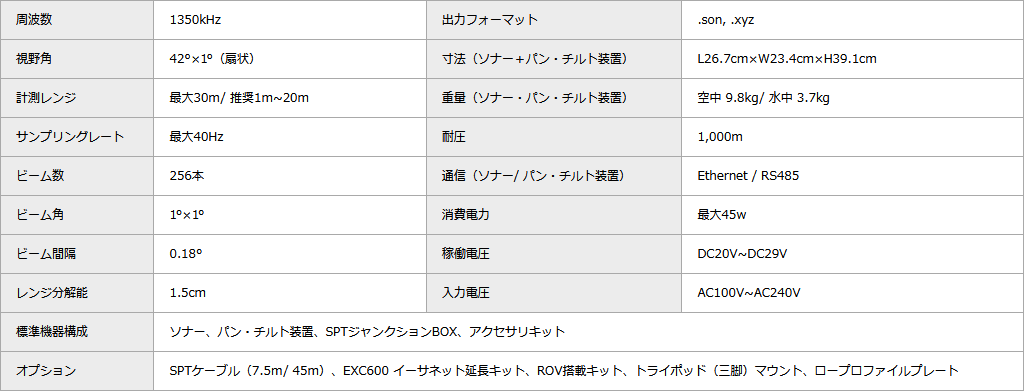

仕 様
