ダブルプレート(旧:LINK PLATE-リンクプレート-)


建設現場用敷鉄板堅結安全止め金具

安全・安心、溶接不要!敷鉄板を切り板電気溶接に変わり、安全止め金具で堅結します!
ダブルプレート(旧:リンクプレート)は敷鉄板を切り板溶接せずに固定・堅結する金具です。
敷鉄板を確実に固定し、従来のような切板溶接部分の切断による敷鉄板の開き・ズレ・バタツキから起る重大事故の発生を防ぎます。また、取り付けも簡単で、鉄板返却時の付着物除去費も不要です。
建設業労働災害防止協会推奨品・特許取得 第34222950号

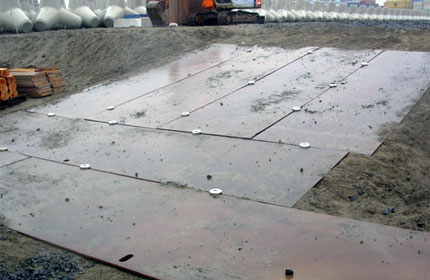

敷鉄板使用の現場全てに使用頂けます

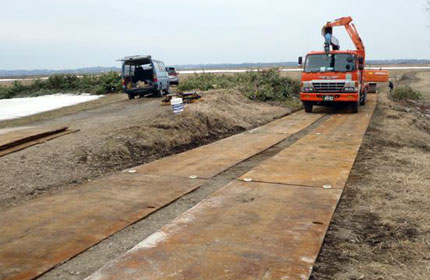

取付道路

斜路

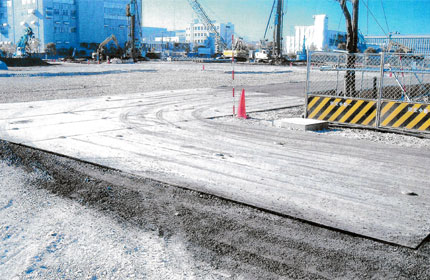

出入口付近

コーナー部

特 長

安全性が格段に向上

鉄板同士の天板が整い、段差を解消。フラットな状態を維持。
鉄板のバタツキや横ズレを抑え、作業員の足の挟まれなどの労働災害を未然に防ぐ。
鉄板同士を堅結。外れない。



溶接不要・取り付け簡単

溶接作業が不要なので、雨の日でも施工が可能。
ボルトによる簡単な取り付け。並べ替えなども容易。



騒音・振動を抑制

鉄板のガタつきを抑え、騒音、振動も抑制。美観も保つ。



コスト削減

溶接しないため溶接跡が残らず、鉄板返却時の付着物除去費用が発生しない。




スペック


項目
材質
形状及び寸法
点数/1セット
直径
厚み

上部プレート
鋳物*FCD-450
125mmφ
25.5mm
敷鉄板の上に出る1枚
1枚
下部プレート
鋳物*FCD-450
140mmφ
20.0mm
敷鉄板の上に出る1枚
1枚
安全ピン
炭素工具鋼SK-6*
9mm
全長13mm
内 内錐部 4mm
4本
締付けボルト
高力ボルト 10.9*
-
-
M-16 首下60mm
1本
 SPワッシャー
2号
-
4mm
-
1枚

注: 鋳物は「日本工業規格」です
注: 炭素工具「SK-6」SKは通称、6は硬さの番丁(1〜6)
注: ボルトヘッドサイズは24mmです

オプション

つまづき防止カバー LPキャップ2型
上からはめ込むだけの簡単装着で、歩行者のつまずきを防ぎます。
盗難防止用リンクボルト及び専用金具
特殊形状の専用金具を用いない限り外すことが出来ないため、盗難を防ぎます。
