様々な現場状況・条件に対応出来るように、多くの関連商品も取り扱っています。関連商品をご利用頂くと、安全性・作業効率ともに上がります。また、屋根材に移動ローラー移動式屋根も可能となります。
|
|
|
|
|
|
|
|

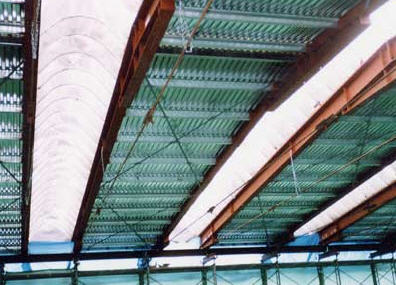

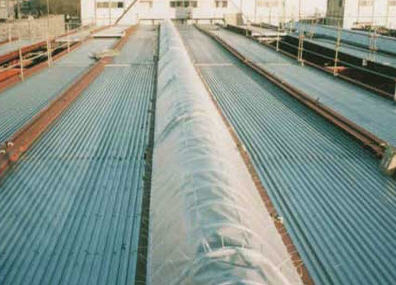

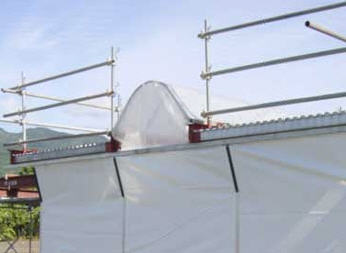

 採光ドーム
|
|
|
|
|
|
|
◆ 規格
|
|
|
|
|
|
重量
|
|
|
サイズ
|
|
|
有効幅
|
Aタイプ：1330mm
Bタイプ：1280mm
Cタイプ：1230mm、
SJタイプ：1230mm
|
|
|
|
|
|
|
|

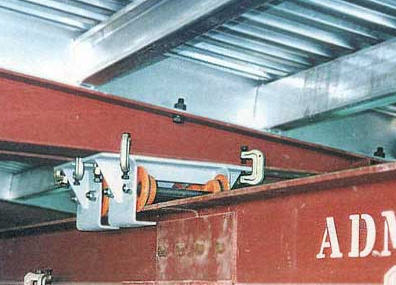

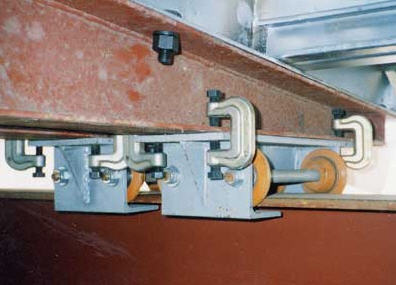

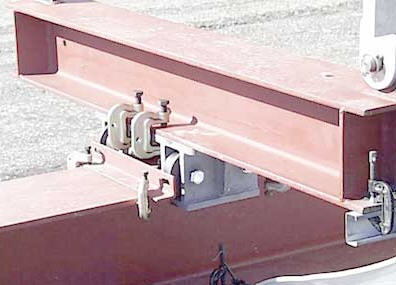

移動車輪
|
|
|
|
◆ ADMフラットパネル・ジョイントパネル用
|
|
|
|
|
|
|
|
|
◆ コンビネーションビーム用
|
|
コンビネーションビームに取り付ける車輪には、500型用「2W100S」と900・1200型用「2W200S」の2種類あります。移動時の初期抵抗が非常に少なく、4スパン1ユニットでも人力でラクラク移動できます。
|
|
|
|
|
|
|
|
|
|

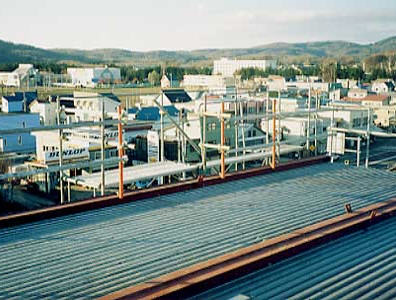

足場控え専用金物
|
|
|
|
風による足場の倒壊を防ぐために設置する控えワイヤーや控え単管を取付ける為の専用金物。専用金物を用いると、側面に養生パネルやADMシート使用時も控えワイヤー、単管を取付けることが可能です。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
【控え単管取付金物】重量：3.0Kg
|
|
【控えワイヤー取付金物】重量：1.5Kg
|
|
控えワイヤーの設置
|
|
|
控えワイヤーや控え単管の取付けピッチ、ワイヤーの選定等には、強度計算が必要です。弊社企画部設計課では、現場状況に合った条件で検討いたします。
|
|
|
|
|
|

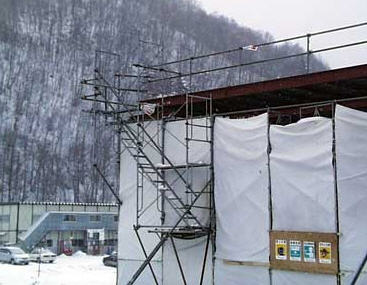

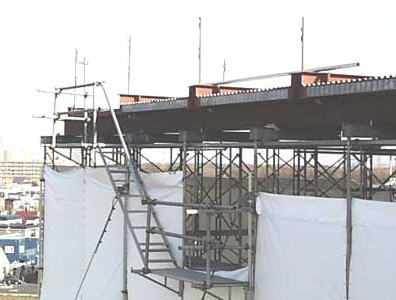

上屋昇降設備
|
|
|
|
|
|
|
|
|
|

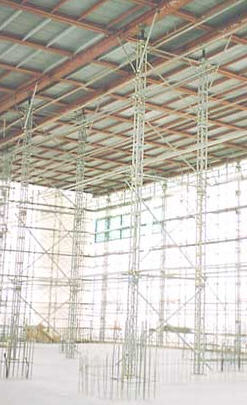

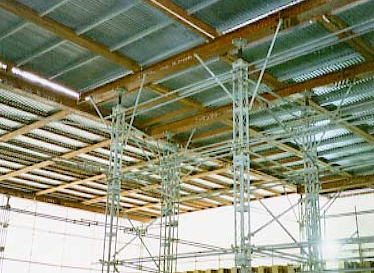

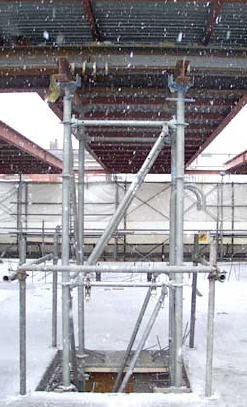

中間支柱
|
|
|
|

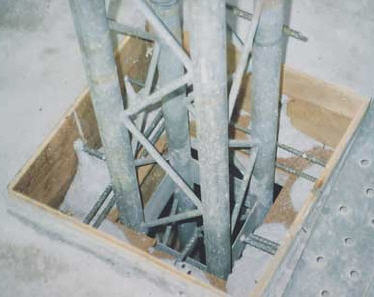

上屋養生間口（短辺）が30mを超える場合や、16～30mの範囲でもジョイントパネルやコンビネーションビームを使用せずにフラットパネルを使用する場合、躯体にダメ穴を作り、中間支柱を立てて大引を流し、その大引で中間を受けてフラットパネルを敷き並べることが可能です。中間支柱の使用で、制限無く広い間口も養生が出来ます。OKサポート、3Ｓサポート、四角支柱など各種現場の要望に合った支柱材を選定いたします。
|
|
|
|
|
|
|
  |
|
  |
※
|
写真をクリックすると大きな写真をご覧いただけます
|
|
